磨煤机密封风机介绍

发布时间:2019-01-25        作者:恒通风机

烟气挡板门密封风机的作用

  假设烟气入、出口挡板门不设密封风系统,当FGD停运时,由于挡板的叶片有间隙存在,热烟气会漏入FGD系统中,造成系统内的腐蚀,投入密封风机就会避免磨损。而且入、出口挡板门设密封风系统在FGD系统检查时可对人员进行保护,在锅炉以旁路烟道运行期间,在烟道系统和吸收塔内部进行部件检查和维修时,用密封风挡板隔断旁路来进行人员保护。在此期间,利用差压测量装置监测烟气挡板密封气的压力。

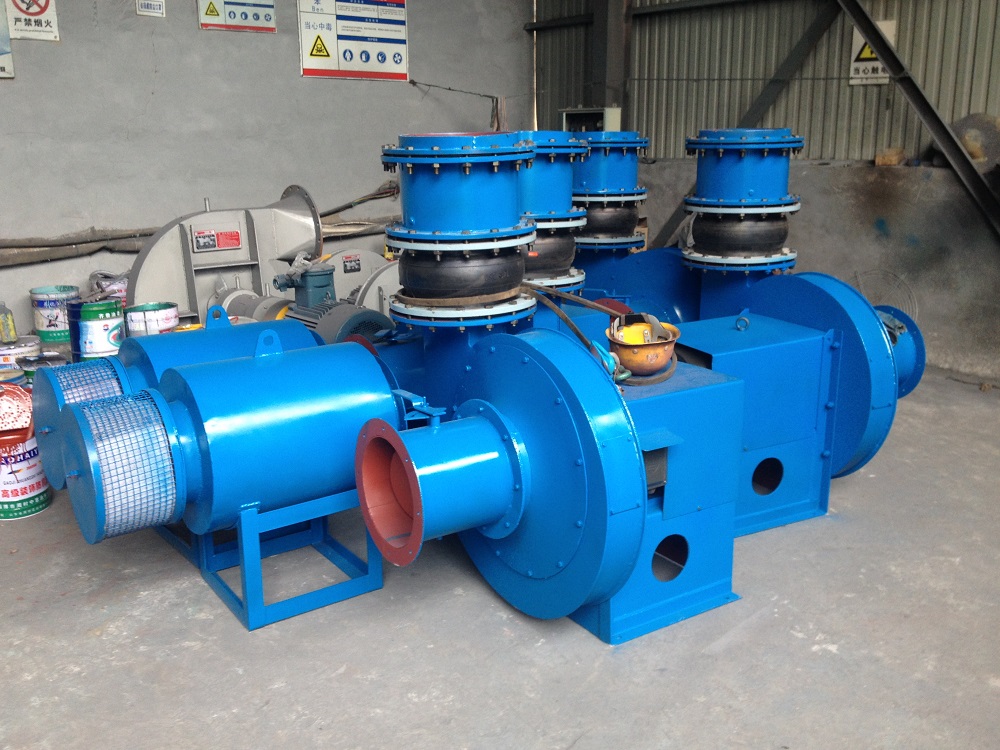

磨煤机密封风机作用

  在正压状态下运行的磨煤机,不严密处有可能往外冒粉,污染周围环境;同时,还可能通过转动部分的间隙漏粉,加剧动、静部位及轴承的磨损,并使润滑油脂劣化。为此,这些部位均应采取密封措施,即送入压力较磨煤机内干燥剂压力高的空气,阻止煤粉气流的逸出。密封空气的气源,小型磨煤机一般用压缩空气,大型磨煤机则安装专用密封风机。采用冷一次风机时,冷一次风机可兼作密封风机。

密封系统的布置

  挡板密封风系统包括密封风机及其密封风站。密封气压力至少维持比烟气最高压力高5mbar,因此风机设计有足够的容量和压头。

  密封风机可集中布置,也可分散布置。集中布置为密封系统一般每炉设两台,按2×100%容量设计,一运一备。分散设计采用各挡板自带密封风机。

  与集中布置相比,密封风机分散布置有如下优点:

  1挡板的密封效果更好。

  2由于挡板自带风机,彼此独立,每个挡板有备用风机,因此对风机本身的可靠性要求不需太严,而密封的可靠性更好。

  3无需大的管道,可就地布置,系统简单。

  4维修方便,且对其他系统无影响。

电厂锅炉的六大风机的各自作用是什么?

  1、送风机:提供二次风,通过空气预热器后,一部分到燃烧器提供周界风,夹心风等,对喷燃器处的火焰有影响,同时可以冷却喷燃器。另一部分提供锅炉燃烧所需要的氧量。最后还有一部是提供SOFA和COFA风,调整燃烧使用。

  2、一次风机:(以中速磨煤机,直吹式制粉系统为例)一次风机提供一次风,从风机出来分为两路,一路经过空预器后叫做热一次风,一路不经过空预器的叫冷一次风。其中,热一次风为磨煤机提供干燥出力和通风出力,将磨煤机磨好的煤粉干燥后携带煤粉进入到锅炉燃烧器。冷一次风与热一次风在磨煤机的入口处进行混合,起到调节磨煤机入/出口温度的作用,同时也是磨煤机通风出力的一部分。

  3、引风机:引风机是将锅炉的烟气抽出维持锅炉负压的作用烟气经过空预器----电除尘后进入到引风机引风机将其送入到脱硫系统或直接排入到烟囱

  4、增压风机:从引风机出来的风一路进入到增压风机,一路通过旁路进入到烟囱。(旁路在发电机组正常运行时不允许打开,否则不经过脱硫的烟气环保不达标,只有脱硫系统出现事故情况下才允许打开)增压风机出来的风进入到脱硫系统中将烟气脱硫后排入烟囱。

  5、密封风机风源取自冷一次风管道密封风机为给煤机和磨煤机提供密封风用,其中磨煤机的密封风分为磨辊、磨碗、加载弹簧等部位。

  6、稀释风机:以前的机组基本没有这个,因为这个风机是提供机组脱硝用的,为脱硝系统提供空气用来稀释氨气。

  通常所说的六大风机只是指送风机、引风机和一次风机这三种,而三种为什么叫“六大”呢?因为每种风机一般的设计都是两台,所以大家都俗称为六大风机了。
