T30型轴流通风机

发布时间:2020-01-09        作者:恒通风机

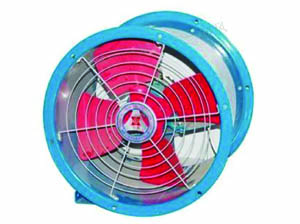

T30 拷贝.jpg

      T30型轴流通风机厂泛用于一般工厂、仓库、办公室、住宅内的通风换气或加强暖气散热之用。若将机壳卸下,可作自由风扇,也可在较长排气管道内间隔串联安装,用以提高管道中的风压。BT30 型防爆轴流通风机,时轮部分采用铝材制作(轴盘除外),动力改用防爆电机,并采用防爆开关或开关远离易爆点。其它部分与轴流通风机材质相同,它主要适用于化工、制药、纺织等行业和排送易燃、易爆、 易挥发性气体之用, 安装工艺及其它工艺和轴流风机相同。

      本风机共有46个品种,其中3叶片、6叶片、8叶片和9叶片的有九个机号,按叶轮直径大小,由小到大的次序依次排列为: Na3、 3.5、 4、5、6、7、8、9、10;其中4叶片的共有十个机号,按叶轮直径的大小,由小到大的次序排列依次为: N2.5、3、3.5、4、5、6、7、8、9、10。



     结构

本风机由叶轮、机光和集风器三部分组成:

叶轮一 由叶片、轮毂等组成。叶片用薄钢板冲压成形,按所需安装角度,焊于轮毂外圆上。叶轮壳比(轴盘直径与叶轮直径之比) d =0.3.

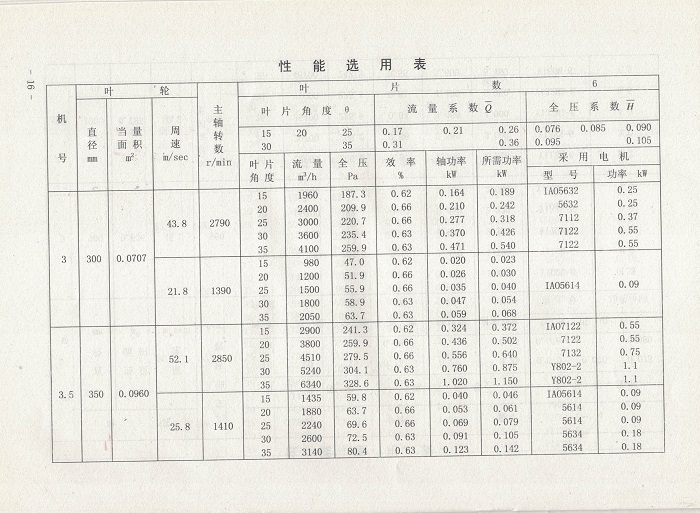

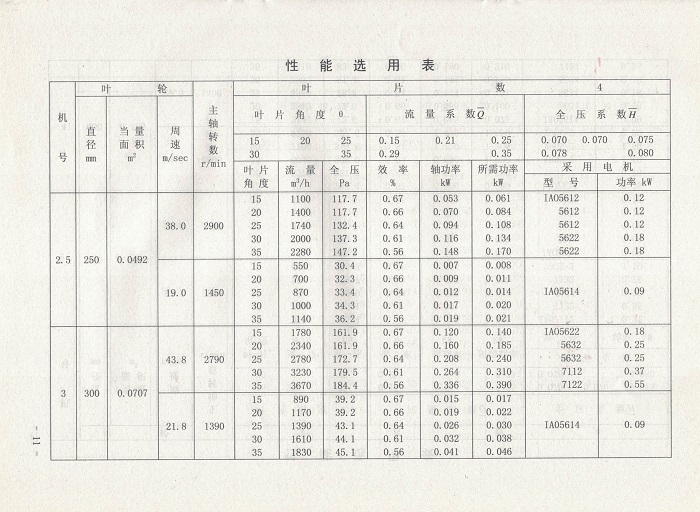

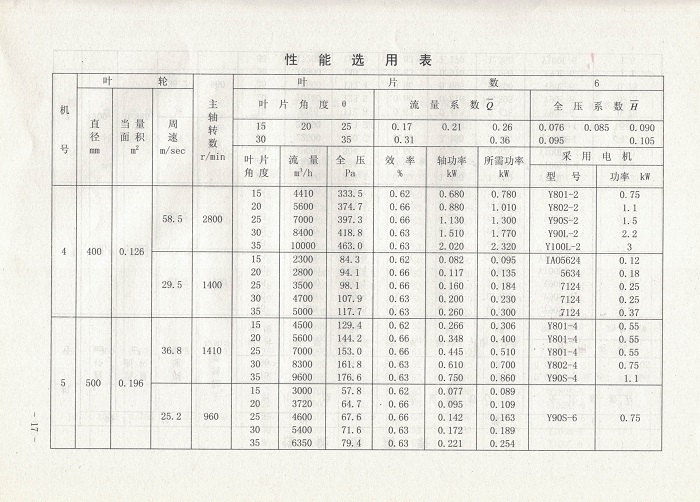

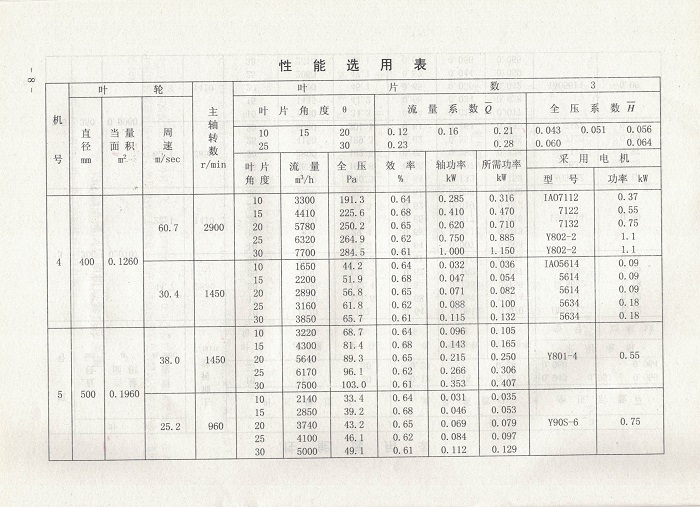

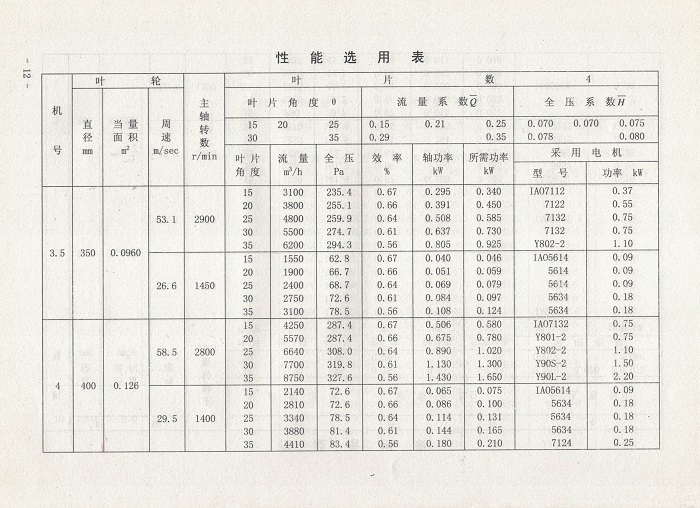

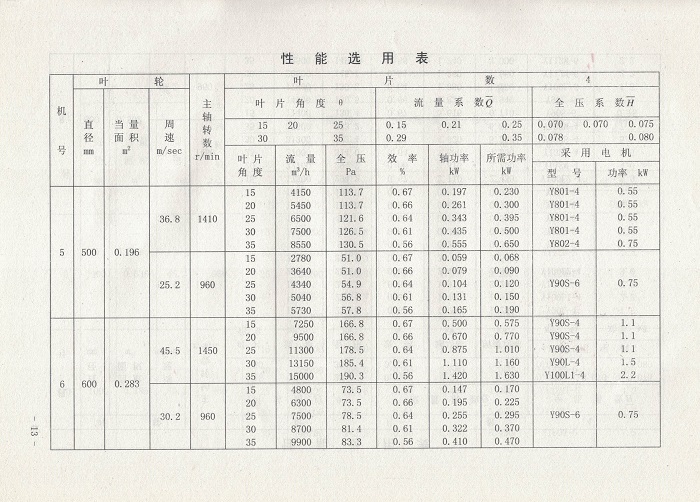

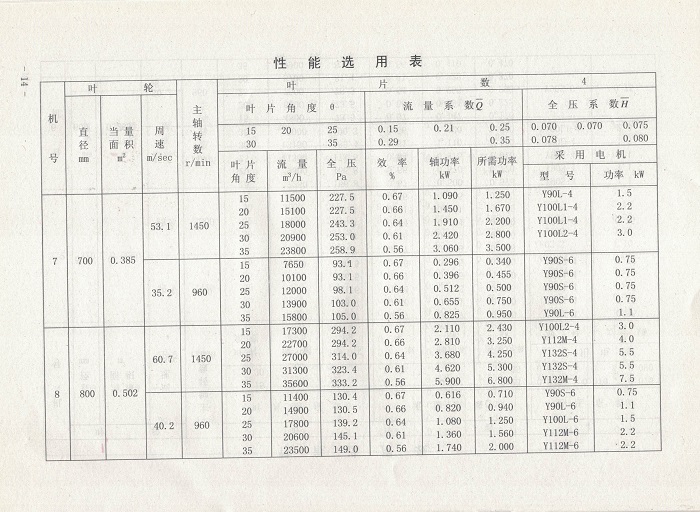

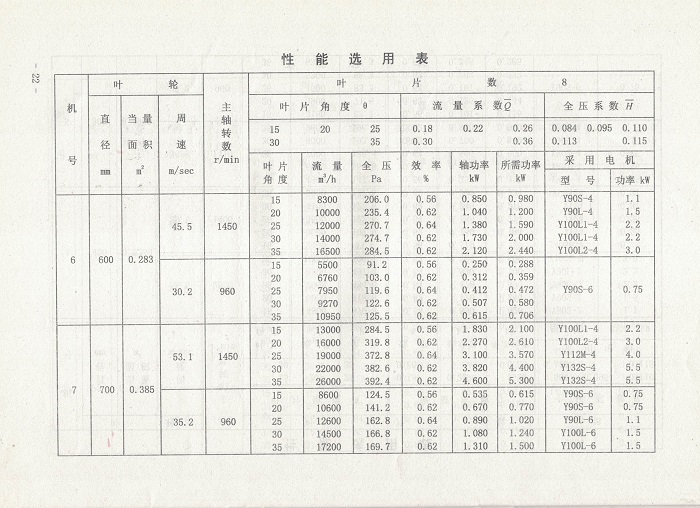

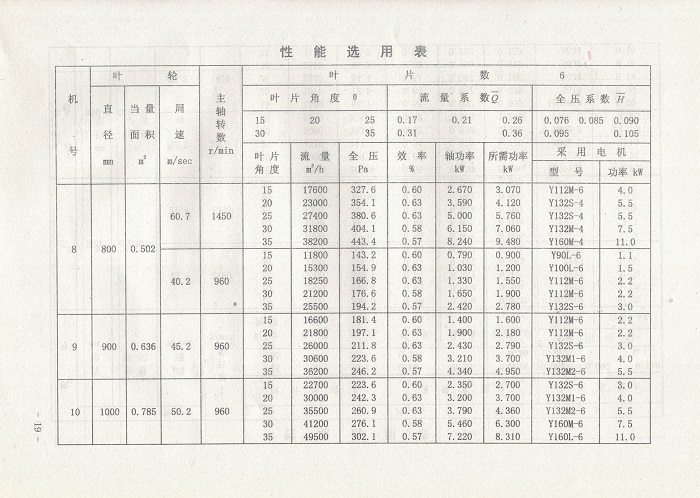

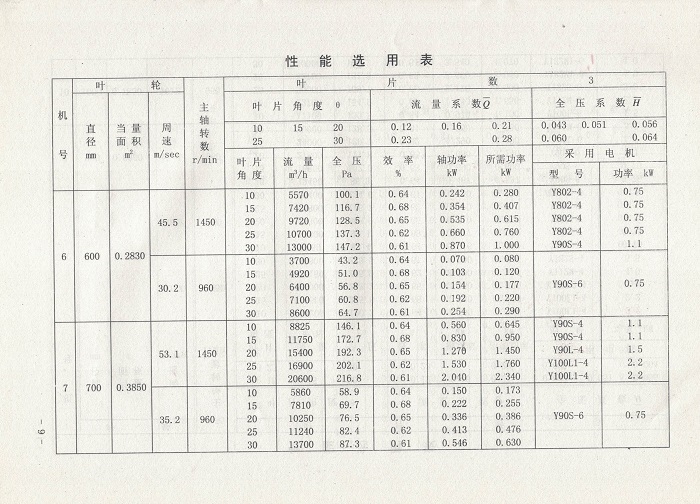

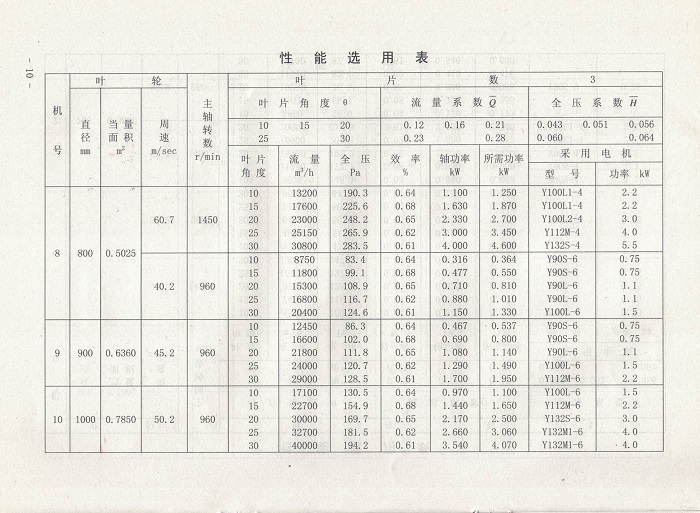

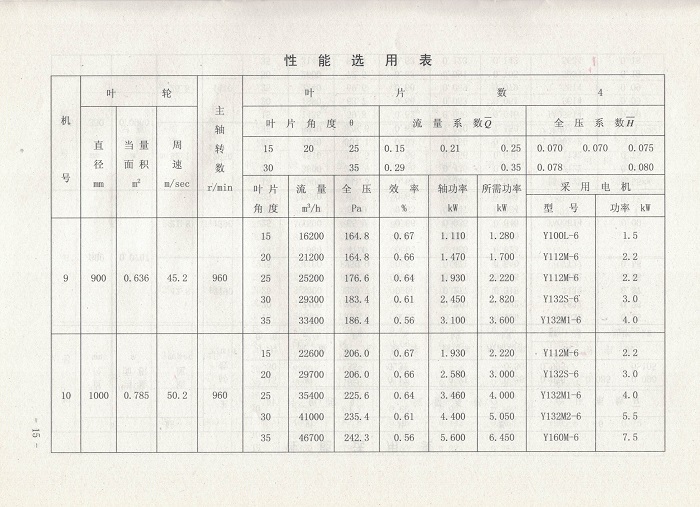

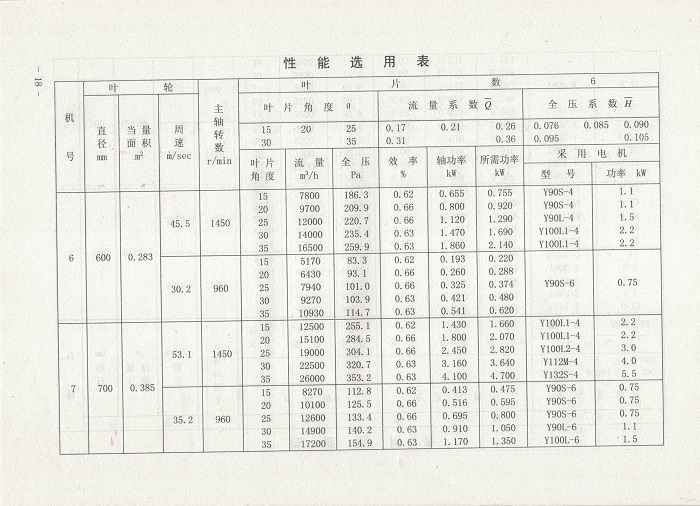

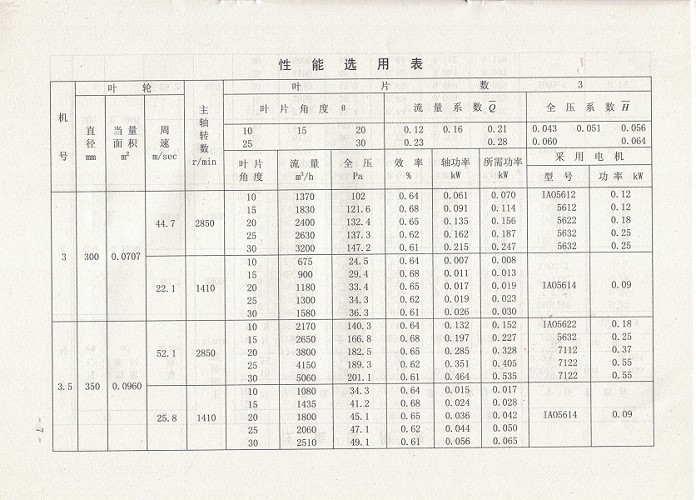

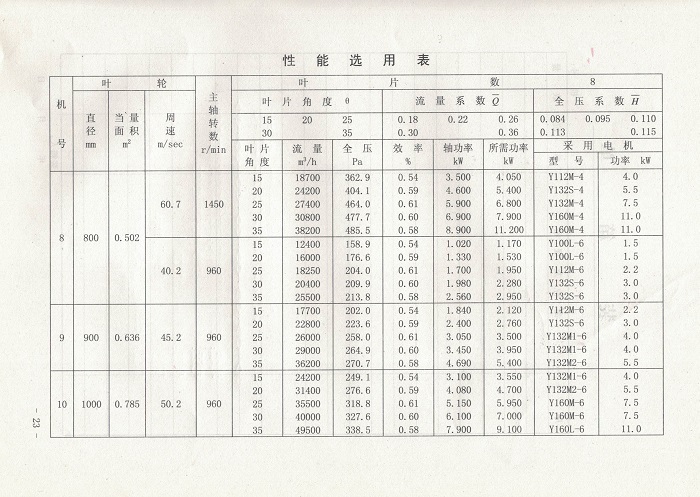

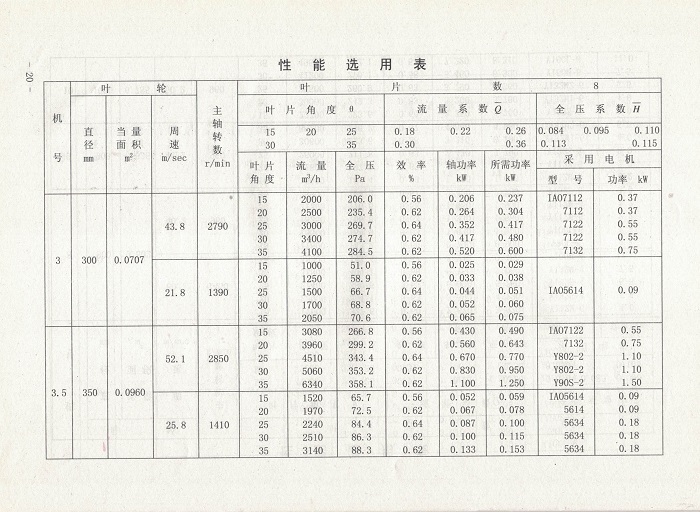

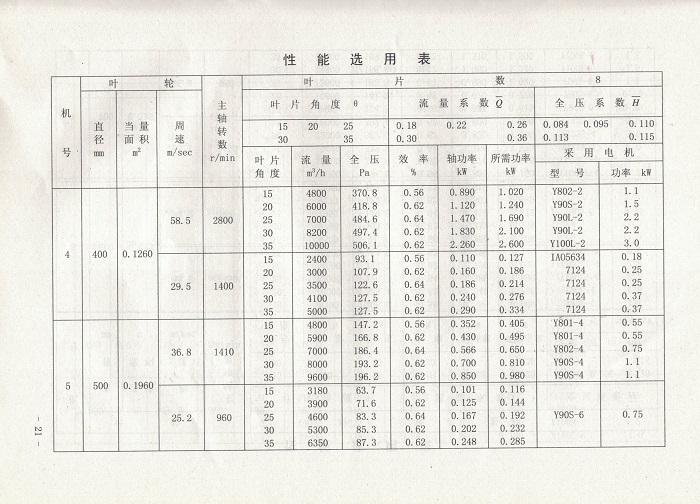

叶片一均冲压成相似形,其安装角度: 3片的分为10°、15°、20*、25°、30°五种; 4、6、8片的分为15°、20°、25°、30°、35°五种。叶轮直接安装在电机轴上,其中Na3至N8采用两种电机转速,Na9、N210 采用一种电机转速,风量范围为550~49500 m /b,风压范围为25~-505Pa (详见性能表)。

机壳一由风筒、底架等组成,底架分为用薄板和型材制成的两种。

集风器一集风器 为圆弧流线型,由溥板冲压而成,用以减少流入口处的能量损失。

     使用与安装

采用T30型轴流通风机,如需要在出口联接管道时,必须考虑与管道连接的方式,以减少通风机动压在接管段因护散而造成的损失。若用在较长的管道内,同型号的T30型风机可串联安装以增强风压,两风机间隔不得过长。

安装前应详细检查通风机是否因包装、运输有所损坏、变形。待修理要善后进行安装。连接出风口之管道重量,不应由风机风简承受,安装时应另加支撑。本通风机不得吊装使用。安装完毕,须先进行试转,运转正常后才可正式使用。经常注意风机在运转中有无异味、异震、异噪,如有应及时修理。
